LT3641
阅读:4000时间:2013-08-21 18:52:30

  LT3641稳压器/运用了一种独特的双通道设计非同步通道提供 1.3A 输出电流;而另一个较低输入电压 (2.5VIN 至 5.5VIN) 同步通道则提供高达 1.1A 的连续输出电流。

性能概要

  LT3641稳压器用一个标称 12V 的输入和 2MHz 开关频率,该器件也能以 2MHz 开关频率提供 3.3V 和 1.1V 输出,LT3641 能通过其高压通道在 600mA 以 85% 的效率提供 3.3V 输出,甚至在输入高达 35V 时,从而允许它避开诸如 AM 音频等关键频段,同时最大限度地减小外部组件尺寸。甚至在输入高达 35V 时,该器件也能以 2MHz 开关频率提供 3.3V 和 1.1V 输出,从而允许它避开诸如 AM 音频等关键频段,同时最大限度地减小外部组件尺寸。

  H级版本可在高达150?C的结温工作。相比之下,E级和I级版本的最高结温则在125?C.E、I 和H级版本的所有电气规格都是相同的。H级器件经过测试,并保证工作至 150?C 的最高结温,非常适合常处于高环境温度的汽车和工业应用。

主要特点

  ●低压同步降压型稳压器: 2.5V 至 5.5V 输入电压范围;1.1A 输出电流

  ● 高压降压型稳压器: 4V 至 42V工作范围,高达 55V 的瞬态保护;1.3A 输出电流

  ●可编程上电复位定时器

  ●可编程窗口模式看门狗定时器

  ●可同步、可调 350kHz 至 2.5MHz 开关频率

  ● 典型静态电流:IQ < 290μA

  ●低停机电流:IQ< 1μA

典型应用

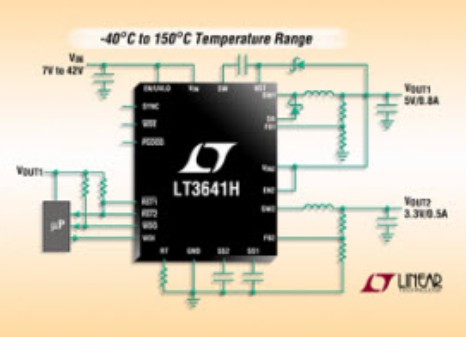

  图片说明:LT3641稳压器应用原理图
