气体继电器
阅读:27791时间:2011-07-27 14:59:55

  气体继电器是油浸式变压器上的重要安全保护装置,它安装在变压器箱盖与储油柜的联管上,在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路,使有关装置发出警报信号或使变压器从电网中切除,达到保护变压器的作用。

工作原理

  气体继电器安装在变压器和油枕之间的管路上,在变压器正常运行时是注有油的。变压器内产生气体时,气体上升至有枕并集结在气体继电器的上半腔室内。此时,油位下降,顶部浮子启动报警开关。如气体持续产生,第二个浮子将启动第二个开关,该开关通常用来隔离变压器。与第二开关相连接的是快速油流动管。通常调节快速油流动管的运行,可使得其适合变压器的设计和油的流速。如出现漏油,气体继电器只有在油枕内的油全部放光后,才会动作。

结构

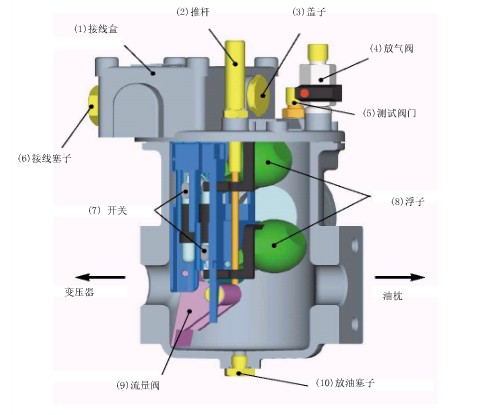

气体继电器的结构图

使用注意事项

  (1) 按照规定,对800 kV·A及以上的电力变压器和400 kV·A及以上的车间电力变压器均应装设气体继电器保护装置。

  (2) 气体继电器使用前应经校验合格,并与变压器同时安装投入运行。应做好气体继电器的定期校验和日常巡视检查维护工作,保证动作的可靠性。

  (3) 变压器安装检修后投运初期,气体继电器内可能会积聚气体,此时应退出跳闸保护,只投信号保护,待变压器内残存气体排尽后再投入跳闸保护。

  (4) 变压器运行中进行大量放油、补油、带电滤油,更换净油吸附剂、开闭继电器连接管道阀门等工作时,易引起继电器误动,应退出跳闸保护,投信号保护。

  (5) 经常检查和保持储油柜正常油位,保持呼吸器通畅,防止油位下降缺油引起气体继电器误动,还应设法检查循环油泵的密封性能,防止负压进气。

  (6) 气体继电器动作后,应检查继电器气室有无气体、保护装置二次回路有无问题、储油柜油位是否正常、有无负压进气现象,注意保存继电器内的气体,设法取气样和油样尽快送检进行色谱分析,查明变压器故障和跳闸原因。必要时做电气试验检查,切忌盲目送电。

  (7) 当变压器内部故障时间较长或程度较严重时气体继电器才有动作反应,它对早期潜伏性故障反应不灵敏。需要通过油中气体的色谱分析才能发现诊断早期潜伏性故障,因此要注意做好定期和设备异常时的色谱分析和电气试验。坚持预防为主,做好运行变压器的安全保护。
