剪切梁式传感器
阅读:10496时间:2011-07-20 11:33:37

  剪切梁式传感器具有性能稳定,安装高度低,抗过载能力强等特点,适用于地上衡、建材配料等各种配料称重控制。

剪切梁传感器的原理

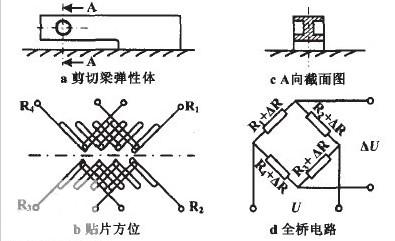

  剪切梁传感器的弹性体受力的作用后,需要测量的不是其正应力,而是由剪切力引起的切应力。但切应力本身是测量不出来的,它只能产生于与工字梁 中心轴线成45“的互相垂直的主应力,也就是产生于由切应力而引起的拉伸应力及压缩应力。因此,将4片应变计分别贴在工字梁腹板的两面,并与中心轴线成 45。的相互垂直的位置上,如图1所示。这4个应变计组成全桥,当传感器承受载荷时,应变计R,,R3的电阻值增大,R2,R;的电阻值减小,其结果在电 桥的对角线上产生与载荷成正比的不平衡输出。利用这一称重传感器原理,便可测出力或载荷的大小。

剪切梁传感器的特点

  1、输出信号不受测力点位置变化的影响。

  2、线性好、精度高。由于应变计是贴在工字梁腹板上,并与中心轴线成45“的位置上,它只测量与切应力对应的主应力,不受弯曲应力的影响,所以线性好、精度高;

  3、传感器受拉伸、压缩时,切应力的幅度与分布基本相同,即传感器的拉伸、压缩输出灵敏度基本相同,所以特别适用于同时测量拉和压的对象;

  4、高度低,体积小,重量轻,易于安装和维修;

  5、结构简单,易于密封,长期稳定性好,经久耐用;

  6、抗侧向能力强。
