旁路电容
阅读:16562时间:2011-04-01 10:17:57

  旁路电容是用于导通或者吸收某元件或者一组元件中交流成分的一种电容。旁路电容的元件通常加在交直流中的交流部分被去除,而允许直流部分通过的电路中。

简介

  旁路(Bypass),是指给信号中的某些有害部分提供一条低阻抗的通路。电源中高频干扰是典型的无用成分,需要将其在进入目标芯片之前提前干掉,一般我们采用电容到达该目的。用于该目的的电容就是所谓的旁路电容(Bypass Capacitor),它利用了电容的频率阻抗特性(理想电容的频率特性随频率的升高,阻抗降低),可以看出旁路电容主要针对高频干扰(高是相对的,一般认为20MHz以上为高频干扰,20MHz以下为低频纹波)。旁路实际上就是给高频干扰提供一个到地的能量释放途径,不同的容值可以针对不同的频率干扰.所以一般旁路时常用一个大贴片加上一个小贴片并联使用.对于相同容量的电容的Q值影响旁路时高频干扰释放路径的阻抗,直接影响旁路的效果,对于旁路来说,希望在旁路作用时,电容等效阻抗越小越好,这样更利于能量的排泄。

作用

  旁路电容主要是起到抗干扰的作用。对于同一个电路来说,旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象,把前级携带的高频杂波滤除。

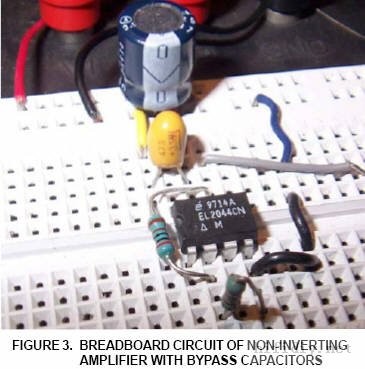

  下面是放大器电路增加旁路电容后的情况,旁路电容使用前和使用后示波器波形的对比,上面那个是使用前的,下面那个是使用后的。



选择

  名称缩写                  说明                                           产生原因和细节

  ESR                     等效串联电阻                     电极的引线和连接方式,产生热量

  ESL                     等效串联电容                     取决于封装方式,表面封装的较好,小的SMD更好

  Rleak                  漏电阻                                             取决于电介质



      上表是通用电容的特性描述,通过上表的描述,大家可以有个大致的了解,原料及结构决定了电容的属性。

  陶瓷电容是用途最广泛,低成本和性能可靠的电容,钽、OSCON和铝电解电容是有极性电容(专门用于滤波退藕)。钽电容适合与低压环境。铝电解一般用于中低频。OSCON是特别的电容,提供低寄生宽频带和宽工作温度(当然最的性能也意味着的价格),如果你有足够的预算,OSCON提供的性能应用在任何电路中担任旁路。

  云母和塑膜电容主要运用在滤波(FILTER)电路中。

  旁路电容封装的选择:SMD提供了更小的ESL,意味着更佳的性能,并且封装越小ESL越低。
