恒压恒流源
阅读:4337时间:2011-03-02 18:24:34

  恒压恒流源是指既可恒压也可恒流的电源设备。而恒流和恒压就是在一定范围内输出电流,电压保持恒定。“恒定”的前提是在一定范围内。对于“恒流”就是输出电压要在一定范围内,对于“恒压”就是输出电流要在一定范围内。超出这个范围“恒定”就无法保持。

分类

  1、线性双路输出

  2、线性单路输出

  3、单路开关电源

  4、线性单路直流恒压恒流源

  5、线性多路直流恒压恒流源

  6、线性三路直流恒压恒流源

  7、交直流恒压恒流源

简介

  1、结构:冷却形式:自然冷却、大功率为风冷

  2、特点:即可恒压也可恒流:当电源所带负载使输出电流小于电源的额定输出电流时,电源工作在恒压状态;当电源所带负载使输出电流大于电源的额定输出电流时,电源工作在恒流状态。

  3、恒压恒流精度高:恒压状态下,稳压精度可达1%;恒流状态下,稳压精度可达1%。

  4、用途广泛:可广泛应用于对电池的恒流、恒压充电,电解仪器仪表,电解工业,电机驱动及各种工业用需恒流的设备等。

性能

  ●输出电压0-600V不等,输出电流0-30A不等,输出功率576-640W

  ●稳压、稳流自动切换。

  ●输出电压、电流绿色LED大屏显示。

  ●稳压、稳流调节使用高精度10圈电位器。

  ●稳压、稳流连续预置并显示。

  ●供电断电后再次来电,输出关断自动转入预置状态。

  ●稳压源设置远地取样端子。

  ●多台电源输出同步启动、关断。

  ●串联、并联使用。

  ●开机、关机输出无过冲。

  ●高效节能对交流供电线路要求低。

  ●过载、短路、过热自动保护及过电压保护设置。

参数

  1、输入 :

  ·商业级:AC220±20%25%V恒流恒压源,AC110±20%25%V,频率47~63Hz

  ·工业级:AC220±25%40%V恒流恒压源,AC110±25%40%V,频率47~440Hz

  ·漏电流<0.5mA/AC230V

  ·启动冲击电流(冷态时)30A/AC230V恒流恒压源;15A/AC115V 。

  2、输出:

  ·稳流精度:     商业级±1% max恒流恒压源;  工业级±0.5% max

  ·恒流恒压源;温度系数:     商业级0.03%/℃;   工业级0.02%/℃

  ·纹波及噪声( mVpp)<1%的输出电压恒流恒压源;  效率:≥80%

  ·绝缘强度    输入-输出、输入-浮地:AC1500V恒流恒压源,1分钟,5mA;输出-浮地:AC500V,1分钟,5mA。

  3、绝缘电阻:

  ·恒流恒压源;输入-输出、输入-浮地、输出-浮地≥50MΩ/DC500V。

  4、环境:

  ·工作温度: 商业级0~45℃恒流恒压源,20%~90%RH(无凝露);工业级-25~55℃,20%~90%RH(无凝露)。

  ·存储温度:  商业级-25℃~75℃恒流恒压源,10%~95%RH(无凝露);工业级-45℃~85℃,10%~95%RH(无凝露);

  海拔高度< 2,000m

选型

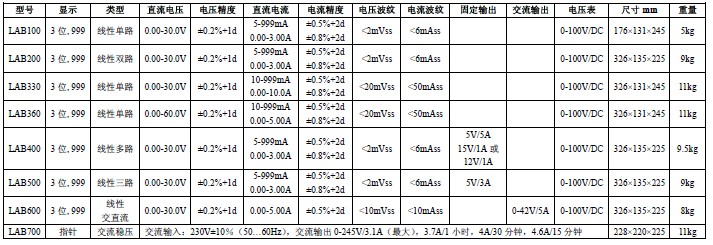

恒压恒流源的选型


  备注:LAB330和LAB360具有导线电压降补偿功能,用于小负载时的精确输出。
