SBW温度变送器
阅读:4794时间:2011-02-23 15:47:49

  SBW温度变送器模块是一种现场安装式温度变送单元。它采用二线制传送方式将热电偶热电阻温度信号转换为标准的4―20mA输出信号,与二次仪表或PLC系统配合使用,可准确测量生产过程中各种介质的温度。具有冷端无需补偿、负载能力大、传输距离远、抗干扰能力强等特点,可安装于热电温,热电阻的接线盒内与之形成一体化结构,也可单独安装在仪表盘内作转换单元。广泛应用于电力、石油、化工、冶金、医药、建材、科研等工业领域的温度测量与控制.

特点

  1)先进的非线性校正

  2)高精度的冷端补偿

  3)内带漂移自校正线路

  4)零点可移(±50℃)、量程可调

传感器

  一、传感器分类:

  SBW温度变送器可与各种温度探头配套组合,变送输出 4~20mA或1~5VDC的标准信号。 可满足不同工业场合对温度的测量与控制。

  适合不同场合使用的温度探头可分以下几类: A型、B型、C型、D型

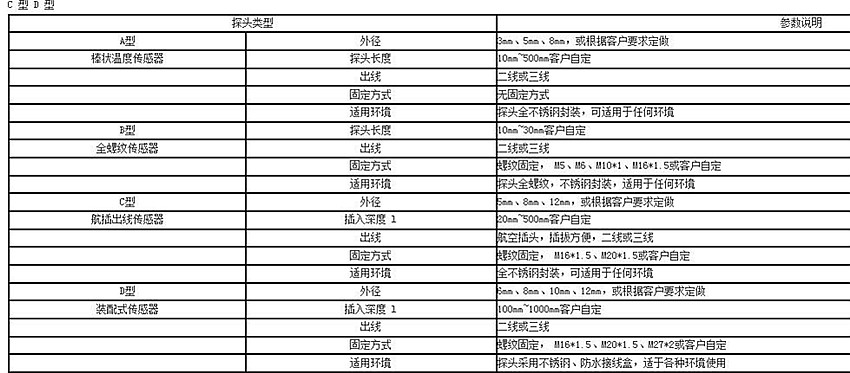

传感器类型

  二、传感器外形结构:

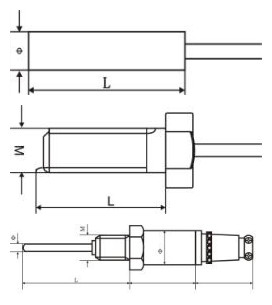

传感器外形结构

  三、传感器参数说明:

传感器参数说明

  四、传感器选型:

传感器选型

应用范围

  可以接收热电阻或各类热电偶输入,可直接安装于温度传感器接线盒内,并标出标准电压电流信号,广泛用于电力、冶金、化工、食品、医药、环保等行业的控制领域。

技术指标

  1:输入信号:热电偶S. K.E型、热电阻 Pt100,

  2:输出信号:4~20mA/DC。

  3:基本误差:±0.5%FS

  4:传送方式:二线制

  5:工作电源:24V DC

  6:负载电阻:0~600

  7;长期稳定性:<2%/F.S/年

  8:环境温度:-25℃~+75℃

  9:响应时间:≤10ms

  10:功耗:<0.5w
