防爆照明动力配电箱
阅读:8131时间:2010-12-23 19:09:25

  防爆照明动力配电箱是一种应用范围比较广泛的电气设备,广泛应用于石油、化工、海上平台、军工、码头等危险场所,在交流50HZ,电压至380V的线路中作动力或照明支路的分合之用,并具有过载、短路保护功能。另外,在一些外部环境条件比较恶劣的场合,有较强的稳定性

参数

防爆照明动力配电箱参数

特性

  1、本产品为复合型,开关箱采用隔爆型结构,进线箱及出线箱采用增安型结构。

  2、铸铝合金外壳,内装高分断小型断路器或塑壳式断路器,具有过载短路保护功能并可根要求增加漏电保护等。

  3、本产品采用模块化结构, 各种回路可以自由选择组合。

  4、有特殊要求可特制。

  5、钢管或电缆布线均可。

  6、符合GB3836-2000,IEC60079标准要求。

适用范围

  1. 爆炸性气体环境危险场所:1区、2区;

  2. 可燃性气体、蒸气级别:ⅡA、ⅡB、ⅡC;

  3. 温度组别:T1~T4;

  4. 户内、户外(IP54)。

电气原理图

  1、防爆照明动力配电箱型号含义

防爆照明动力配电箱型号含义

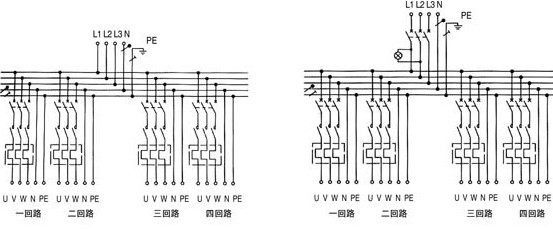

  2、防爆照明动力配电箱原理图

防爆照明动力配电箱原理图


防爆照明动力配电箱原理图


防爆照明动力配电箱原理图
