谐振电路
阅读:14424时间:2010-12-22 09:45:30

  所谓谐振电路是指有选择频率能力的电路,也即能使某频率的信号源传送到负载,让其他频率的信号衰减,例如滤波器。谐振是正弦电路在特定条件下所产生的一种特殊物理现象。

主要参数

  谐振电路工作的频宽(Bandwidth)定义为通带(Passband)降3dB的频率范围。

  谐振电路的电路Q值定义为

  Q=中心频率/3db频宽=w*电抗所储存的能量/电阻消耗的功率

分类简介

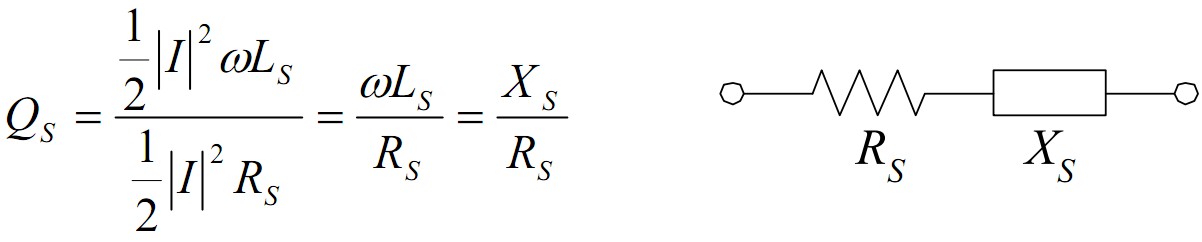

  串联谐振,等效阻抗为ZS=RS+jXS,若为电感LS电阻RS串联,则

串联谐振

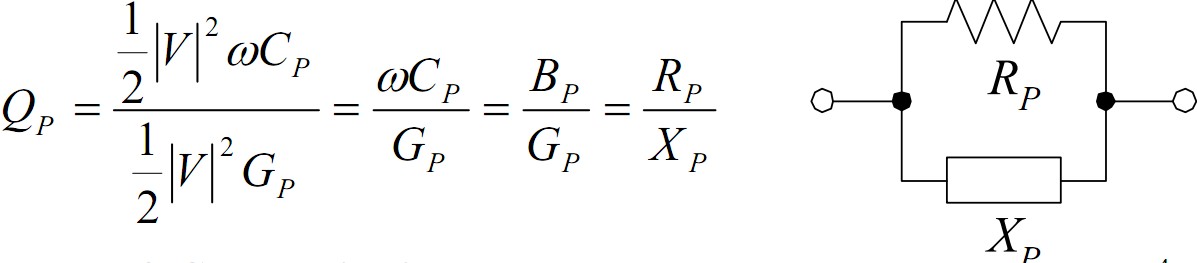

  并联谐振,等效导纳为YP=GP+jBP,若为电容CP与电阻RP并联,则

并联谐振

  阻抗并联与串联转换

  在阻抗并联串联转换时,其Q值不变,即

电阻转换

  阻抗转换的目的:

  谐振电路之负载Q值QL决定电路之频宽,影响对频率之选择性。

  低信号源阻抗或低负载阻抗会降低电路之负载Q值。

  经由电阻转换将阻抗提高以达到高负载Q值、窄频宽之要求。

  常用阻抗转换转换的方法有:

  电容抽头(Tapped-C)谐振电路

  电感抽头(Tapped-L)谐振电路

  电容抽头谐振电路

电容抽头谐振电路

  电感抽头谐振电路

电感抽头谐振电路
