电缆护层保护器
阅读:6346时间:2010-12-21 17:25:25

  当长线路高压单芯电缆运行时,由于电磁感应或设备故障,产生过电压,极易击穿电缆护外套,形成单芯电缆多点接地故障,电缆护层保护器能有效限制电缆金属屏蔽层(或金属护套)感应电压和设备故障过电压,更好的保护电缆的正常运行。

特点

  1、优异的保护特性,有效限制电缆金属屏蔽层(或金属护套)感应过电压和故障过电压;

  2、伏安特性曲线平坦,通流能力大,保护特性好;

  3、硅橡胶外套采用独有的界面偶联技术和整体一次成型工艺,密封性能好,安全防爆、免维护。

参数

  电缆护层保护器应将安装点电缆护层感应电压(峰值)限制在标称雷电残压之下,且应考虑电缆护层保护器连接电缆的冲击电感的压降及电缆护层保护器接地电阻的压降,可参考表1。

  为降低110kV与220kV电缆线路外护层和保护器所承受的工频过电压,应宜敷设均压线和回流线,对于可能的工频过电压值应参照DLT401-2002高压电缆选用导则附录A 进行计算,也可参考表1。

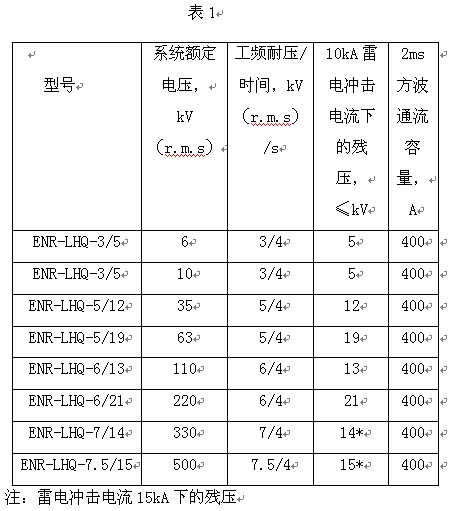

电缆护层保护器参数

使用

  1、安装位置

  本产品安装于电缆保护接地一端的护层与地之间,示意图如下:

电缆护层保护器的使用

  2、安装注意事项:

  连接电缆截面积不小于16mm2 ,宜用同轴电缆,连接导线的绝缘水平应与所保护电缆外护层绝缘水平相同。接地电阻不大于10Ω,连接回路应尽可能短。

  3、保护范围:

  电缆护层保护器可将安装点电缆护层感应电压(峰值)限制在标称雷电残压之下(见表1)。

  本产品不能长期吸收超出耐受能力的工频过电压,具体型号产品的工频耐受能力见表1。

  若系统存在超出保护器耐受能力的工频过电压,应将保护器进行串联使用,否则易损坏。

  4、使用条件

  环境温度-45℃~+55℃;

  海拔不超过4000m;

  频率范围:48Hz~62Hz。
