桥式整流模块
阅读:13312时间:2010-12-20 18:16:52

  采用进口方形芯片、芯片支撑板,经特殊烧结工艺,保证焊接层无空洞,使用更可靠。

  采用DCB板及其它导热绝缘材料,导热性能好,导热基板不带电(MDY2000型模块除外),保证使用安全。

  热循环负载次数超过国家标准,使用寿命长。

  广泛应用于电解、电镀、励磁及各种直流用电场合。

应用接线图

应用接线图

  (1)散热底板为六只整流管的共阳极。

  (2)模块的六个电极连接着每只整流管的阴极,也是每只管子的交流输入端。

  (3)为充分提高此模块的输出功率,应采用平衡电抗器。电抗器的参数应根据负载大小自行确定。

注意事项

  1.模块电流规格的选取

  根据负载性质及额定电流按模块输出电流IT值,进行如下选取:

  (1)阻性负载:模块电流应为负载额定电流的2倍。

  (2)感性负载:模块电流应为负载额定电流的3倍。

  (3)若负载电流变动较大,电流倍数适当增加。

  (4)保证整个运行过程中,负载实际工作电流不能超过模块标称的输出电流。

  2.使用环境要求

  (1)工作环境温度范围-25℃~+45℃。

  (2)工作场所要求干燥、通风、无尘、无腐蚀性气体。

  3.散热器的选择

  散热条件的好坏,直接影响模块的可靠和安全。不同型号模块在其额定电流工作状态下,环境温度为40℃时所需散热器尺寸、风机的规格各不相同,具体请参照使用说明书进行选取。

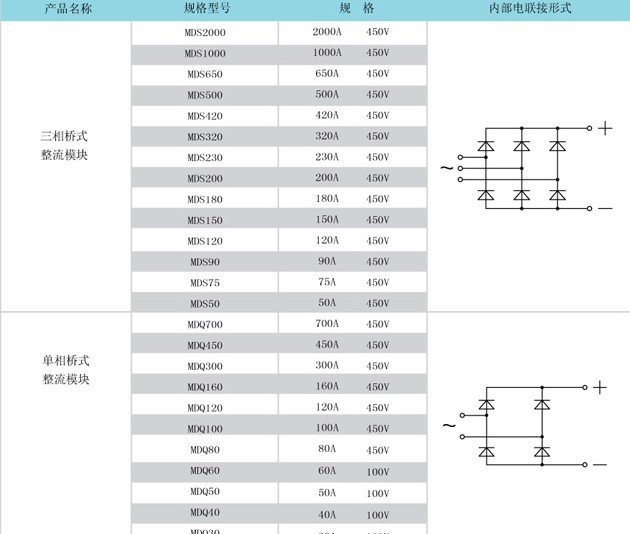

规格
