一体化温度变送器
阅读:5580时间:2010-09-14 14:55:55

  一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制。

原理

  热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。

测量

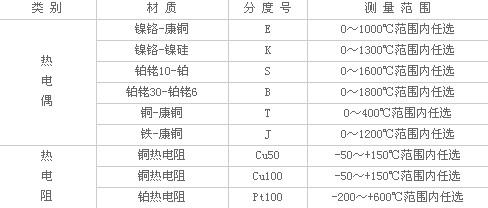

      一体化温度变送器的测量范围如图

一体化温度变送器的测量范围

参数

  类 别 SBW 模块式温变 SBW 一体化温变

  准 确 度 0.2[%]F.S 0.5[%]F.S

  输 入 热电偶: B 、 S 、 T 、 K 、 J

  热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50

  输 出 二线制 4-20mA DC 或者三线制 4-20mA DC

  使用温度 -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )

  温度影响 ≤0.05[%]/ ℃

  湿 度 5-95[%]RH

  现场显示 无 3 1/2LED 3 1/2LCD 0-100[%] 等分刻度

  显示精度 无 数字式: 0.5 级 指针式: 2.0 级

  负载能力 < 600 Ω (额定负载 250 Ω )

  外形尺寸 44×18 70 ×100(中继器)

优点

  一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。

组成和分类

  一体化温度变送器一般由测温探头(热电偶或热电阻传感器)和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内,从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。

保养维护

     由于一体化温度变送器体积较小,但是用处都不少。我自己的维护经验就是这样做的:
     一体化温度变送器的使用注意:
     1、布线:安全火花回路的接线(输入信号线),必须是带有绝缘套或屏蔽的导线,并且和非安全火花回路的接线彼此隔离,以免互相混触。
     2、不同型号温度变送器按说明书接线,对于具有安全火花回路的防爆仪表接线时一定不能接错,并要仔细检查是否有短接或接错。
     3、使用温度变送器时,要特别注意普通型与本安型之分,普通型不能安装在危险区,本安型可以安装在危险区。
     4、热电阻变送器输入为三线制各连接导线的线路电阻应相等并处于同一环境温度内。
     一体化温度变送器的维护常识:
     1、对于防爆仪表原则上不允许拆卸安全火花回路的元件和调换仪表接线,如需要更换,则应按防爆要求进行。
     2、定期检查时,为了精确地读出数据,要在输出端子之间,连接数字电压表进行测量,而不要拿掉安全火花回路线。
     3、仪表出现故障后,应停电进行检查,未查出故障不得送电。
     4、温度变送器在运行中应保持清洁。

安装注意

     在安装时,一体化温度变送器绝缘变差而引入的误差如热电偶绝缘了,保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良,在高温下更为严重,这不仅会引起热电势的损耗而且还会引入干扰,由此引起的误差有时可达上百度。
     一体化温度变送器热惰性引入的误差
     由于热电偶的热惰性使仪表的指示值落后于被测温度的变化,在进行快速测量时这种影响尤为突出,因此应尽可能采用热电极较细、保护管直径较小的热电偶。
     在测温环境许可时,甚至可将保护管取去。
     由于存在测量滞后,用热电偶检测出的温度波动的振幅较炉温波动的振幅小。
     为了准确的测量温度,应当选择时间常数小的热电偶,时间常数与传热系数成反比,与热电偶热端的直径、材料的密度及比热成正比,如要减小时间常数,除增加传热系数以外,最有效的办法是尽量减小热端的尺寸。
     一体化温度变送器在使用中,通常采用导热性能好的材料,管壁薄、内径小的保护套管,在较精密的温度测量中,使用无保护套管的裸丝热电偶,应及时校正及更换。
