蓄电池巡检仪
阅读:6003时间:2010-11-30 15:07:36

  蓄电池巡检仪是针对整组24V~600V,单体电池电压为2V、6V或12V的铅酸蓄电池组进行监测的专用仪器。该设备采用当前先进的测试技术原理,根据国家有关测试与维护规程要求所设计。该仪器体积小,重量轻,上位机数据管理软件功能齐全,大大减少了蓄电池日常测试维护的工作量。

结构

  1)监测主机:

  一台监测主机可以管理两组蓄电池,可以完成对不同只数蓄电池组的监测管理。采集电池组的电压、电流、环境温度。采集单电池电压和内阻。具有远程(集中)管理RS-485接口、RS232接口、操作键盘、汉字(或数码、字符,因规格型号而异)显示面板、声光报警及报警接点输出。实时显示电池数据,存储数据,查询数据,智能分析数据,对异常的电池运行情况进行及时报警。数据传输,把采集到的数据通过RS232接口上传到PC机中。

  2)客户端监测软件:

  直观显示电池实时数据,强大的后台数据库存储历史数据,可以 方便地查询历史数据,智能分析数据,通过图表曲线方式直观显示各种数据,并自动生成数据报表。对异常的电池运行情况进行及时报警,并详细报告报警信息,报警结束后保存报警信息,给维护人员提供了电池维护的参考。操作人员按权限进行管理,与监测中心软件共同使用,通过网络实现远程集中监控。

  3)服务器端软件:

  可以对所监测的所有的局站或机房的电池进行各种数据处理,所具有的数据处理功能与客户端类似,功能十分强大,对所有的异常的电池运行情况进行及时报警,并详细报告报警信息,报警结束后保存报警信息,给维护人员提供了电池维护的参考。操作人员按权限进行管理,与客户端软件共同使用,通过网络实现远程集中监控。实现了在监测中心就可以监测到所管理的所有电池组,并且不受空间和时间的限制。辅助部件系统进行安装所需的附件,测试线和传感器等。

蓄电池巡检仪工作结构图
蓄电池巡检仪网络图

参数

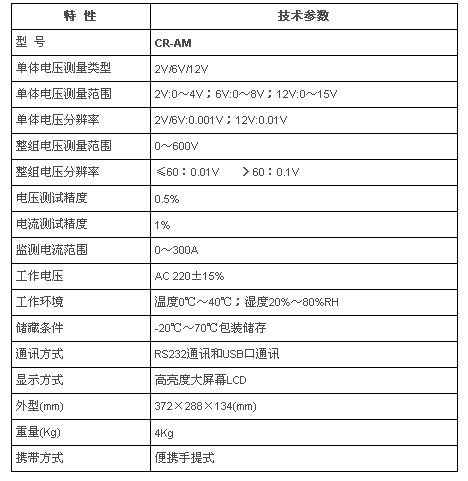

蓄电池巡检仪参数

功能

  ·在线监测功能: 在电池组处于在线放电、均充、浮充等状态下,对电池组进行实时监测;包括整组电压、单节电池电压、整组充放电流、整组充入容量、整组放出容量、监测时间等;可同时对4组电池进行在线监测,用户可设置监测电池节数(最多240节)。

  ·可外接我公司的CR-AO蓄电池智能负载,实现恒流放电测试和容量、内阻快速测试功能。可同时接多个智能负载以满足不同容量的蓄电池。

  ·可保存10组监测数据;用户对数据可进行查询、删除及U盘导出操作。

  ·当外接我公司的CR-AO蓄电池智能负载时,可保存10组恒流放电数据,99组容量内阻快测数据;用户对数据可进行查询、删除及U盘导出操作。

  ·计算机可通过串口与仪器连接,对仪器进行控制和实时监测,并进行图形分析。

  ·人性化的操作界面,操作简单,流程清晰,每一步操作均有简体中文提示。

  ·海蓝色高亮度大屏幕液晶显示器,显示效果清晰优美。

  ·上位机数据管理软件功能强大,界面友好,提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
