高频电感
阅读:11053时间:2010-11-13 17:59:02

  高频电感(High frequency inductors),是一种具有效率、速度最快,且低耗环保特点的地磁感应元件。它是用绝缘导线(例如漆包线、纱包线等)绕制而成的,主要由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。目前,高频电感在生活中的应用比较广泛。

等效电路模型

高频电感元件的等效电路模型



  当考虑电感元件寄生电容时,高频电感的等效电路模型可以采用上图来表示。图中Rc,为磁心损耗的等效电阻,C为电感绕组的寄生电容,Rac为代表绕组铜损的交流电阻,由于绕组铜线高频电流的集肤效应(在后面介绍),使Rac>Rdc,Rdc为铜线的直流电阻。Rac/Rdc与频率、铜线直径、温度等因素有关。例如,圆铜线在20℃,fs=100 kHz时,Rac/Rdc=1.7。

  为使集肤效应的影响减小,导线的直径应不大于2△,△为渗透深度(Penetraticn depth)(cm)。

  △值与温度有关,100℃时铜电阻率ρ=2.3×1o-6Ω·cm,μ。为空气磁导率,fs为电流频率,下表为计算所得的几个典型频率的△值。

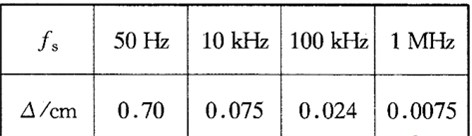

 典型频率时的△值

应用

  1、移动电话,寻呼机和GPS产品。

  2、振荡器,晶体振荡器电路和射频收发器模块。

  3、无线局域网,蓝牙模块,通讯设备。

使用注意事项

  使用场合的注意:

  注意环境的潮湿与干燥、温度的高低、高频或低频环境、要让电感表现的是感性,还是阻抗特性等。

  电感设计要承受的电流,及相应的发热情况。

  使用磁环时,对照上面的磁环部分,找出对应的L值,对应材料的使用范围。

  注意导线(漆包线、纱包或裸导线),常用的漆包线。要找出最适合的线经。
