阿贝折射仪
阅读:8189时间:2010-11-10 10:24:01

  阿贝折射仪 2W(WAY)和2WAJ(WYA-2D),能测透明、半透明液体或固体的折射率ND和平均色散NF - NC。如果接配恒温器,还可以测定温度为0℃-70℃内的折射率ND并能测出糖溶液内含糖量浓度的百分数。是石油工业、油脂工业、制药工业、造漆工业、食品工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及研究单位不可缺少的常用设备之一。

特点

  操作简便,样品量少

  结实耐用,标配还包括一个玻璃校正片,接触液和一把螺丝刀

  适用于固定、粘稠物及液体的测量(透明和不透明)

  测量折射率nD,分散值及Brix值,棱镜可连接恒温水浴

  测量过程遵循阿贝定律

  包含数字温度计

  所有型号均符合ASTM D1218标准

技术参数

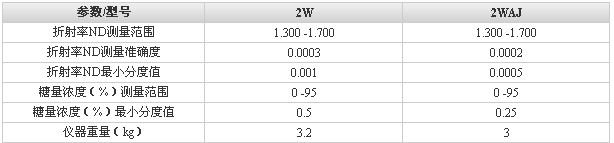

阿贝折射仪技术参数

结构

  (一) 光学部分:

  仪器的光学部分由望远镜系统二个部分组成

  1.进光棱镜

  2.折射棱镜

  3.摆动反光镜

  4.消色散棱镜组

  5.望远物镜组

  6.平行棱镜

  7.分划板

  8.目镜

  9.读数物镜

  10.反光镜

  11.刻度板

  12.聚光镜

  进光棱镜(1)与折射棱镜(2)之间有一微小均匀的间隙,被测液体就放在此空隙内.当光线(自然光或白炽光)射入进光棱镜(1)时便在其磨砂面上产生漫反时,使被测液层内有各种不同角度的入射光,经过折射棱镜(2)产生一束折射角均大于临界角ⅰ的光线.由摆动反射镜(3)将此束光线射入消色散棱镜组(4),此消色散棱镜组是由一对等色散阿米西棱镜组成,其作用是获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散.再由望远镜(5)将此明暗分界线成象于分划板(7)上,分划板上有十字分划线,通过目镜(8)能看到如图五上半部所示的象。

  光线经聚光镜(12)照明刻度板(11),刻度板与摆动反射镜(13)连成一体,同时绕刻度中心作回转运动。通过反射镜(10),读数物镜(9),平行棱镜(6)将刻度板上不同部位折射率示值成象于分划板(7)上。

阿贝折射仪结构

  (二) 结构部分:

  底座(14)为仪器的支承座,壳体(17)固定在其上。除棱镜和目镜以外全部光学组件及主要结构封闭于壳体内部。棱镜组固定于壳体上,由进光棱镜、折射棱镜以及棱镜座等结构组成,两只棱镜分别用特种粘合剂固定在棱镜内。

  (5)为进光棱镜座,(11)为折射棱镜座,两棱镜座由转轴(2)连接。进光棱镜能打开和关闭,当两棱镜座密合并用手轮(10)锁紧时,二棱镜之间保持一均匀的间隙,被测液体应充满此间隙。(3)为遮光板,(18)为四只恒温器接头,(4)为温度计,(13)为温度计座,可用乳胶管与恒温器连接使用。(1)为反射镜(8)为目镜,(9)为盖板,(15)为折射率刻度调节手轮(6)为色散调节手轮(7)为色散值刻度圈,(12)为照明刻度盘聚光镜。

使用与操作的方法

  (一) 准备工作;

  (1)在开始测定前,必须先用标准试样校对读数。对折射棱镜的抛光面加1~2滴溴萘,再贴上标准试样的抛光面,当读数视场指示于标准试样上之值时,观察望远镜内明暗分界线是否在十字线中间,若有偏差则用螺丝刀微量旋转图七上小孔(16)内的螺钉,带动物镜偏摆,使分界线象位移至十字线中心,通过反复地观察与校正,使示值的起始误差降至最小(包括操作者的瞄准误差)。校正完毕后,在以后的测定过程中不允许随意再动此部位。

  如果在日常的工作中,对所测量的折射率示值有怀疑时,可按上述方法用标准试样进行检验,是否有起始误差,并进行校正。

  (2)每次测定工作之前及进行示值校准时必须将进光棱镜的毛面,折射棱镜的抛光面及标准试样的抛光面,用无水酒精与乙醚(1:4)的混合液和脱脂棉花轻擦干净,以免留有其他物质,影响成象清晰度和测量精度。

  (二) 测定工作:

  (1) 测定透明半透明液体:

  将被测液体用干净滴管加在折射棱镜表面,并将进光棱镜盖上,用手轮(10)锁紧,要求液层均匀,充满视场,无气泡。打开遮光板(3),合上反射镜(1),调节目镜视度,使十字线成象清晰,此时旋转手轮(15)并在目镜视场中找到明暗分界线的位置,再旋转手轮(6)使分界线不带任何彩色,微调手轮(15),使分界线位于十字线的中心,再适当转动聚光镜(12)此时目镜视场下方显示示值即为被测液体的折射率。

  (2) 测定透明固体:

  被测物体上需要有一个平整的抛光面,把进光棱镜打开,在折射棱镜的抛光面上加1~2滴溴代萘,并将被测物体的抛光面擦干净放上去,使其接触良好,此时便可在目镜

  视场中寻找分界线,瞄准和读数的操作方法如前所述。

  (3) 测定半透明固体:

  被测半透明固体上也需要有一个平整的抛光面。测量时将固体的抛光面用溴代萘沾在折射棱镜上,打开反射镜(1)并调整角度利用反射光束测量,具体操作方法同上。

  (4) 测量蔗糖内糖量浓度:

  操作与测量液体折射率时相同,此时读数可直接从视场中示值上半部读出,即为蔗糖溶液含糖量浓度的百分数。

  (5) 测定平均色散值:

  基本操作方法与测量折射率时相同,只是以两个不同方向转动色散调节手轮(6)时,使视场中明暗分界线无彩色为止,此时需记下每次在色散值刻度圈(7)上指示的刻度值Z,取其平均值,再记下其折射率nD。根据折射率nD值,在阿贝折射仪色散表的同一横行中找出A和B值(若nD在表中二数值中间时用内插法求得)。再根据Z值在表中查出相应的б值。当Z﹥30时 取负值,当Z﹤30时取正值,按照所求出的A、B、值代入色散公式 就可求出平均色散值

  (6)若需测量在不同温度时的折射率,将温度计旋入温度计座(13)中,接上恒温器通水管,把恒温器的温度调节到所需测量温度,接通循环水,待温度稳定十分钟后,即可测量。

维护与保养

  为了确保仪器的精度,防止损坏,请用户注意维护保养特提出下列要点以供参考:

  (1) 仪器应置放于干燥、空气流通的室内,以免光学零件受潮后生霉。

  (2)当试腐蚀性液体时应及时做好清洗工作(包括光学零件、金属零件以及油漆表面),防止侵蚀损坏。仪器使用完毕后几须做好清洁工作,放入木箱内应存有干燥剂(变色硅胶)以吸收潮气。

  (3)被测试样中不应有硬性杂质,当测试固体试样时,应防止把折射棱镜表面拉毛或产生压痕。

  (4)经常保持仪器清洁,严禁油手或汗手触及光学零件,若光学零件表面有灰尘可用鹿皮或长纤维的脱脂棉轻擦后用皮吹风吹去,如光学零件表面沾上了油垢应及时用酒精乙醚混合液擦干净。

  (2) 仪器应避免强烈振动或撞击,以防止光学零件损伤及影响精度。
