数字扭力计
阅读:5021时间:2010-11-09 10:13:22

  数字扭力计采用坚固铝制外壳能手握或安装支架上,小巧方便,经济耐用自动存储峰值,具有标定按钮电池和交流电均可使用。

参数

精    度
  满量程的±0.5[%]±1个数字
采样速度
30个/秒
显示速度
2.5-10/秒,峰态下30/秒
显    示
 4-1/2个数字,数字显示高0.3英寸(7.6毫米)
电    源
不可充电的电池或使用交流电
电池寿命
连续工作30小时,显示LOBAT,自动关机
安全超载
满量程的150[%],在超载至110[%]时显示
自重
0.8公斤

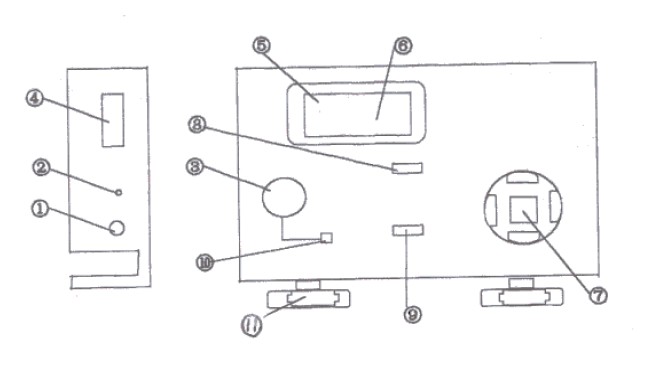

外观

  (1) AC Adaptor Terminal 充电孔

  (2) System Reset 系统重置

  (3) Clear Button (Timer Set) 归零开关

  (4) RS232 Data Transfer Terminal RS232数据传输埠

数字扭力计的外观

  (5) Lobat Display 低电量显示

  (6) Display 液晶显示器

  (7) Socket 测试底座

  (8) Measuring Unit Switch 单位选择开关

  (9) Mode Select Switch 测量模式选择开关

  (10) Power Switch (Timer Set) 电源开关

  (11) Knob 脚座固定螺丝

准备与测量方法

  1 安装

  测量仪器在测量较大扭力时可能会挥动起来。因此测量仪器必须用稳固的脚座器具来固定它。

  2 测量模式的设定

  有以下两种模式可供选择。(视使用用途来选择)

  (1) P-P(PEAK) 峰值模式:显示测量到的扭力值。

  (2) TRACK 变值模式:显示实时的扭力值。

  (3) P-D(PEAK DOWN) 初值模式:显示个峰值。

  3 测量方式(在有使用弹簧座时)

  (1) 归零调整: 打开扭力计电源,再将测量模式切换到"TRACK",此时显示器的数值应为零。若不是零则按"归零开关"将数值归零,接着将测量模式切换为"PEAK" 。

  (2) 将弹簧座安放在扭力计的测试底座上(20方形) 。

  (3) 准备好受测工具并衔接适合的接杆,将接杆与弹簧座垂直接合即可进行扭力测量。

  (4) 测量时应顺时针将弹簧座完全锁紧或工具自行停止或跳脱为止。

  (5) 当测量完成后,显示器上的数值就是该次测量的扭力值。

  (6) 如果要再进行测量,要先将弹簧座反时针放松,并在再次测量前按"归零开关"将显示器的数据清除。

  (7) 仪器在连续10分钟未使用的情况下,将会自动关机。

  4 自动归零的设定

  (1) 在关机的情况下,一手按着"归零开关"不放,一手按"电源开关"将仪器电源打开,在打开电源后便放开"归零开关。

  (2) 此时显示器会显示"-.-C",若无则重复步骤(1)。

  (3) 按"归零开关"以改变显示值,亦即改变自动归零的时间;显示值为0.0秒,为3.0秒,当显示0.0秒时表示取消自动归零的功能。设定秒数后静待数秒,仪器会自动进入待测状态。

安全警告

  1. 工作场所要保持干净。

  ◎ 杂乱的工作区域及台面容易造成伤害。

  2. 注意工作场所的环境。

  ◎ 勿将扭力计置放于雨中或潮湿处。

  ◎ 请在正常室温下(约24℃)使用扭力计。

  ◎ 工作场所应照明良好。

  ◎ 勿于有易燃液体或气体之处所使用扭力计。

  3. 勿让孩童接近。

  ◎ 除操作人员以外应避免他人靠近工作场所。

  4. 穿着适宜。

  ◎ 勿穿着太宽松的衣物或珠宝,以免操作工具时勾扯拉到。

  5. 谨慎操作。

  ◎ 操作扭力计时应小心使用,注意操作方式及工作场所安全。

  6. 稳固的固定机身主体。

  ◎ 当测量较大扭力时应使用夹子或虎头钳等工具来固定起子,如此会比较安全,同时可用双手操作起子。

  7. 勿测试超过负荷量的扭力。

  ◎ 若测试超过负荷量会使仪器损坏甚至产生意外或伤害。

  8. 勿拆卸、撞击或震动仪器。

  ◎ 自行拆卸仪器或仪器遭过度撞击、震动,可能导致仪器损坏。

  9. 电击警告!!

  ◎ 勿以潮湿的手碰触电源插座以免电击。

  10. 使用专用的充电器充电。

  ◎ 使用非专用的充电器可能会损坏仪器,更可能引起火灾意外。

  11. 适当的充电。

  ◎ 请依指示电压充电。勿使用直流供电机或发电机充电,如此会产生高热引发火灾。

  ◎ 充电时间不要超过8小时,过量充电会引起爆炸、过热和电池漏液,引起火灾。

  12. 绝不可将电池(嵌装于扭力计内)丢弃火中。

  ◎ 如此会导致爆炸或释放有毒物质。(丢弃电池的程序应依当地法律规定妥善处理或送到专门的回收处)

  13. 如有下列情况应关闭电源。

  ◎ 没有使用时或进行充电时。

  ◎ 进行修理时。

  ◎ 其它可能招致危险的情况时。

  14. 细心保养扭力计。

  ◎ 请经常检查弹簧座,不要使用变形或坏掉的接头,以使操作正常安全。

  ◎ 定期检查电线和延长线,更换有损坏的线材。

  15. 不可猛烈拉扯电线。

  ◎ 不可搬运悬挂着电线的仪器,也不要拉扯电线来拔开插头。

  ◎ 不可将电线放在高温、油腻和有锐利边缘的物品旁。

  16. 检查有无因零件损坏所造成的功能损失。

  ◎ 在进一步使用仪器前,仔细检查有无损坏、能否正常运作。

  ◎ 检查任何有可能会影响运作的零件是否正常。

  17. 请由的人员来修理仪器。

  ◎ 勿改装此产品。

  ◎ 应在购买的经销商处维修产品,若由非人员修理此产品,有可能会无法正常运作,甚至引起意外或伤害。

  18. 请使用专用的配件或附件。

  ◎ 勿使用本操作手册指示以外的配件或附件。

  19. 不使用时请小心储放。

  ◎ 扭力计应储放在干燥且儿童无法接触之处、或是安全的地方。在运送时可利用此产品原有的包装盒。
