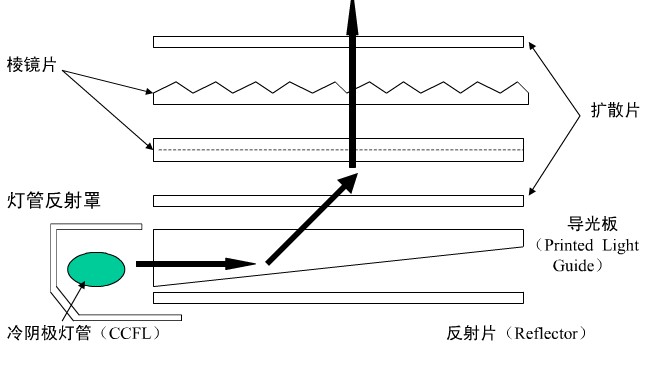

如图，背光板是由冷阴极灯管所发出的光源由灯管反射罩,导光板,反射片, 扩散片,棱镜片,收容用的塑胶框,灯管,铝背板等所组立而成。

　　导光板；导光板主要功能为导引侧面进入之光源转为平面出光，目前主要由PMMA(压克力树指)为原料

　　小点印刷式导光板是在导光板内面的扩散片反射层实施方法小点印刷,可将灯管所发出的光源进行扩散.

　　非印刷式导光板系在射出成型时利用各种不同加工方式 将导光板内之光源以反射`折射`散射等方式进行利用

　　薄片(FILM)的光学作用

　　棱镜片：棱镜片的作用是将扩散片所发出的光在一定的方向进行屈折.(限于X或Y方向). 3M产品沟方向是直角(90)的重叠因此可让X,Y两方向的光产生一定方向屈折. 棱镜片作用是升(集中)组件的辉度.

　　扩散片：扩散片的作用是将导光板所发出的光以正面扩散出及隔绝棱镜 VVV片对热之敏感,另外也可以遮盖网点的形状. 目前主要是在PET上镀上特殊材质,造成雾状之视觉效果。扩散片:增加均齐度(同时也降低辉度). 上扩散片有保护棱镜片(防止棱镜片被刮伤)和偏光板的作用

　　反射片：反射片的作用是将灯管组件所发出的光进行反射.

　　反射面:改变光的方向.

　　塑胶框：功能将灯罩组、导光板、FILM材、收容并保护为增加强度，大部分使用PC材质

　　灯罩：灯罩之功用为保护CCFL并将CCFL发出之光源，反射至导光板内。反射片是SUS或铜或铝内侧镀银及钛，设计上也可以反射片代替

　　冷阴极灯管：背光板的光来源，决定辉度、色度的变化,因电极关系也影响辉度及均齐度

　　铝背板：主要做为收容材料及增加强度用

　　导光板；导光板主要功能为导引侧面进入之光源转为平面出光，目前主要由PMMA(压克力树指)为原料

　　小点印刷式导光板是在导光板内面的扩散片反射层实施方法小点印刷,可将灯管所发出的光源进行扩散.

　　非印刷式导光板系在射出成型时利用各种不同加工方式 将导光板内之光源以反射`折射`散射等方式进行利用

　　薄片(FILM)的光学作用

　　棱镜片：棱镜片的作用是将扩散片所发出的光在一定的方向进行屈折.(限于X或Y方向). 3M产品沟方向是直角(90)的重叠因此可让X,Y两方向的光产生一定方向屈折. 棱镜片作用是升(集中)组件的辉度.

　　扩散片：扩散片的作用是将导光板所发出的光以正面扩散出及隔绝棱镜 VVV片对热之敏感,另外也可以遮盖网点的形状. 目前主要是在PET上镀上特殊材质,造成雾状之视觉效果。扩散片:增加均齐度(同时也降低辉度). 上扩散片有保护棱镜片(防止棱镜片被刮伤)和偏光板的作用

　　反射片：反射片的作用是将灯管组件所发出的光进行反射.

　　反射面:改变光的方向.

　　塑胶框：功能将灯罩组、导光板、FILM材、收容并保护为增加强度，大部分使用PC材质

　　灯罩：灯罩之功用为保护CCFL并将CCFL发出之光源，反射至导光板内。反射片是SUS或铜或铝内侧镀银及钛，设计上也可以反射片代替

　　冷阴极灯管：背光板的光来源，决定辉度、色度的变化,因电极关系也影响辉度及均齐度

　　铝背板：主要做为收容材料及增加强度用

　　共通重点:

　　辉度:指单点面积上的亮度

　　影响辉度的因素: CCFL-辉度值`INVERTER`暂态功能(W)

　　导光板加工法-印刷或非印刷 `光学设计 `印刷油墨

　　部材选用

　　机构设计-CCFL选用 `灯罩设计`

　　组装技术

　　其他-温度

　　均匀度:指同一平面背光源上辉度值高低之比值

　　通常定义:值/值,且值通常于中心点

　　影响均匀度的因素: 光学设计-PATTERN设计 DOT尺寸分布

　　导光板-成型技术

　　加工技术

　　部材搭配

　　1.产品基本结构：指的是外形结构，对客户模块组装有影响的结构。由于产品基本结构关系到客户模块，故不可以随意更改，除客户模块还没设计出来，只待背光板出来后才设计。

　　2.性能：亮度、均匀度、储存温度、动作温度、输入电流电压等测试条件及光学上的要求。

　　2.1 输入电流电压由客人模块决定，所以在设计时要清楚了解IF及Vf值，以便处理亮度。

　　2.2 亮度指亮度每单位发光区的光的强度。

　　2.3 储存温度范围：-30℃~+80℃；动作温度：-20℃~+70℃。

　　CCFL灯反射罩:基本上具反射性之物质接可,重点在于反射片率。基材铝`黄铜`不锈钢,使用上Y色度上，反射率较低Y色度不变

　　导光板，反射片: PET基材镀反射物质

　　灯管选用，FILM材选用:光学特性` 色度` 厚度`

　　原材选用:PMMA

　　灯管组选用:

　　灯管` Rubber `

　　导线`热缩套`housing

　　扩散片:PET ` PC镀雾状物质
