正负脉冲电源
阅读:3065时间:2018-04-11 09:30:30

正负脉冲电源其实就是一种通断的直流电镀,而正负脉冲是正脉冲后紧接着反向脉冲,按设置好的周期交替输出。

目录

前言

  在科技和工艺不断发展的今天,正负脉冲电镀电源的应用领域在不断扩大。脉冲电镀与传统的直流电镀比较,可提高镀层的质量;缩短30%的工时,节约20%的原料,尤其对复杂镀件,深孔,微小孔,精密微波电路板,多层板的电镀有非常理想的效果,越来越受到业界的青睐。本文就深圳实诚电源GKP系列正负脉冲电镀电源为例,对其功能及新应用进行阐述,并和传统的直流电镀电源做个比较。

原理

  典型的脉冲电源提供的是方波脉冲电流,脉冲电镀其实就是一种通断的直流电镀,而正负脉冲是正脉冲后紧接着反向脉冲,按设置好的周期交替输出。实诚电源GKP系列正负脉冲电镀电源主要参数有三个(见图)

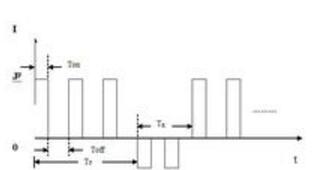

正负脉冲波形
  1、Jm------------平均电流密度
  2、f---------------脉冲频率
  3、γ-------------脉冲方波占空比
  与直流电镀比较多了频率f和脉冲方波的占空比γ,当然还有正负脉冲的工作时间TF、TR等
  它们之间的转换关系为:
  f=1/(Ton+Toff)
  γ=Ton/(Ton+Toff)
  Jp=Jm/γ
  Ton--------------正脉冲宽度
  Toff--------------关断时间
  电源可输出正负脉冲波(方波),频率可调,占空比可调,即脉冲的宽窄可调,正负脉冲的工作时间可调.
