液晶拼接控制器
阅读:3169时间:2017-12-21 10:08:28

液晶拼接墙系统是由液晶拼接显示单元、液晶拼接支架、液晶拼接控制器器和信号源组合而成的。液晶拼接控制器则是液晶拼接系统的重要组成部分。液晶拼接控制器一般分为两种:内置嵌入式液晶拼接器、外置液晶拼接控制器。

简介

  内置嵌入式液晶拼接器
  内置嵌入式液晶拼接器只能用于液晶面板。 其特点:集成了液晶驱动、电源、图像显示和串口控制;信号全部通过硬件处理,更稳定可靠,启动时间更短,避免病毒干扰,价格实惠。
  外置液晶拼接控制器
  外置液晶拼接控制器应用广泛,可用于投影机拼接、液晶显示单元拼接、背投拼接等等;特点:纯硬件结构,无操作系统,开机即可运行;模块化设计,功能全面;价格贵。

功能特点

  液晶拼接控制器是将一个完整的图像信号划分成N块后分配给N个视频显示单元(液晶显示单元),完成用多个普通视频单元组成一个超大屏幕动态图像显示屏,可以支持多种视频设备的同时接入,如:DVD、摄像机卫星接收机、机顶盒、标准计算机VGA\DVI\HDMI信号。液晶拼接器可以实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出,使屏幕墙构成一个超高分辨率,超高亮度,超大显示尺寸的逻辑显示屏,完成多个信号源(网络信号RGB信号和视频信号)在屏幕墙上的开窗移动缩放等各种方式的显示功能。

基本功能

  选择一台好的液晶拼接控制器如同选择一台高性能的计算器主机一样,要求比较高的处理器、带宽、内存、硬盘、操作系统等等,一般规律是配置越高价格越贵,性能也越好。
  但是主流的液晶拼接处理器的基本功能包括以下几个:
  视频输出功能:视频输出功能比较重要(类似计算器的显卡), 每一路视频输出都对应一台显示设备,视频输出端口的分辨率、刷新频率等参数至关重要。
  RGB 信号输入板:RGB 信号的输入数量决定了屏幕上面直接显示信号源的开窗数量。
  视频信号输入:视频信号输入包括复合视频、S 视频的输入数量和格式。
  RS232控制:提供RS232取决于多屏处理器的厂家。
  冗余电源:目前市场上的拼接器都具有冗余电源功能,保证系统安全稳定运行。
  软件功能:软件功能至关重要,决定了全部控制的速度、特技、功能,信号质量输出好坏等,所以用户都要了解清楚。
  另外要注意的是,的处理器还会配备有专门的管理软件,实现网络控制、提供中控系统接口、对矩阵和显示设备等硬件设备进行网络集中控制、等等,它能有效地组织多台显示设备进行显示,并能统一管理各种信号和设备。管理软件因开发公司和开发人员的技术水平及行业知识高低不同而存在比较大的差异,在具体性能、功能和操作方便性等方面也有一定的差距。

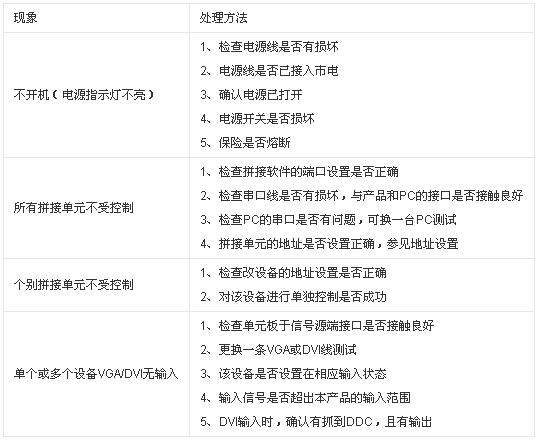

常见故障处理

常见故障处理

应用领域

  液晶拼接控制器画面宏大、视觉冲击强烈具有很好的展示、演示、广告、宣传的效果。并且安装简便、不受空间限制。应用领域广泛应用于:
  电力生产调度控制中心
  军事指挥控制中心
  城市管理应急指挥中心
  交通管理指挥中心
  工业流程控制显示系统
  广播电视显示及监控系统
  商场、酒店、通讯信息显示系统
  金融证券信息显示系统
  政府企业多媒体视频会议显示系统
  矿业安全生产监控系统
  城市环境监控指挥系统
  消防、气象、海事防汛指挥系统
  机场、地铁航班显示、行李、安全监控系统
  剧院、媒体广告、展览显示系统
  品牌专卖店形象展示系统
  演唱会显示设备租赁。
