74LS148
阅读:7267时间:2017-12-08 10:14:00

74LS148是8线-3线优先编码器,共有54/74148和54/74LS148两种线路结构型式,将8条数据线(0-7)进行3线(4-2-1)二进制(八进制)优先编码,即对位数据线进行译码。利用选通端(EI)和输出选通端(EO)可进行八进制扩展。

74LS148

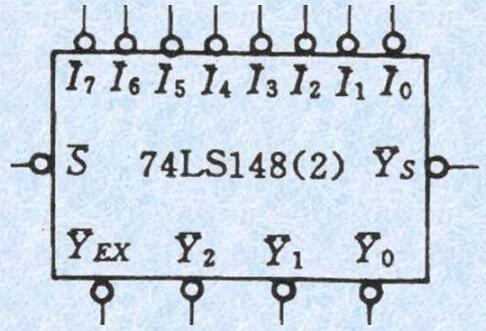

芯片管脚

  0-7 编码输入端(低电平有效)
  EI 选通输入端(低电平有效)
  A0、A1、A2 三位二进制编码输出信号即编码 输 出 端(低电平有效)
  GS 片优先编码输出端即宽展端(低电平有效)
  EO 选通输出端,即使能输出端

功能表

功能表

  1-高电平0-低电平 X-任意

逻辑及工作极限

  电源电压:min 4.75V type 5.0V max 5.25V
  输入电压:min 2V
  发射极间电压:±5.5V
  工作环境温度 :0~70℃
  贮存温度:-65~150℃
